MCQ

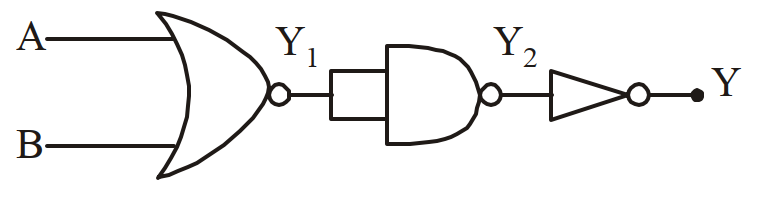

परिपथ
समतुल्य होगा:
समतुल्य होगा:
- A$O R$ गेट के
- BAND गेट के
- ✓NOR गेट के
- DXOR गेट के
✓
Answer
Correct option: C.
NOR गेट के
(c) माना की $A$ तथा $B$ इनपुट तथा $Y$ आउटपुट है।
तब
$Y _1=(\overline{ A + B })=\overline{ A } \cdot \overline{ B } $
$ Y _2=\overline{ Y }_1=(\overline{\overline{ A } \cdot \overline{ B }})=\overline{ A }+\overline{\overline{ B }}= A + B$
$\therefore Y =\overline{ Y }_2=(\overline{ A + B }) $
अतः दिया हुआ परिपथ NOR गेट के समतुल्य है।
तब
$Y _1=(\overline{ A + B })=\overline{ A } \cdot \overline{ B } $
$ Y _2=\overline{ Y }_1=(\overline{\overline{ A } \cdot \overline{ B }})=\overline{ A }+\overline{\overline{ B }}= A + B$
$\therefore Y =\overline{ Y }_2=(\overline{ A + B }) $
अतः दिया हुआ परिपथ NOR गेट के समतुल्य है।
