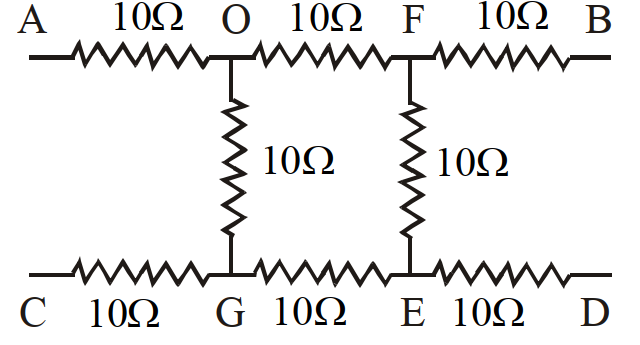

दिये गये परिपथ में बिन्दु $A$ तथा $D$ के बीच तुल्य प्रतिरोध ज्ञात करें।
[1996]
Download our app for free and get started

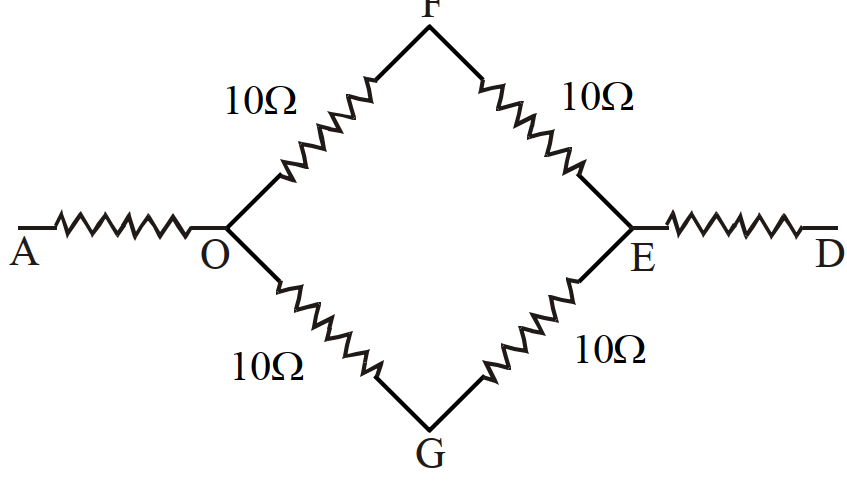

तुल्य सर्किट
$=10+\frac{20 \times 20}{20+20}+10$
$=10+10+10=30 \Omega$
