$NPN$ ટ્રાન્ઝિસ્ટર પરિપથમાં કલેક્ટર પ્રવાહ $10 \,mA$ છે. જો ઉત્સર્જન પામતા $90\%$ ઇલેક્ટ્રોન કલેકટર સુધી પહોચે તો એમીટરનો પ્રવાહ $(i_E)$ અને બેઝ પ્રવાહ $(i_B)$ અનુક્રમે કેટલા થશે?
AIIMS 1989, Medium
Download our app for free and get started
d
\({i_C} = \frac{{90}}{{100}} \times {i_E}\)
\({i_C} = \frac{{90}}{{100}} \times {i_E}\)
\(==> 10 = 0.9 × i_E \)
\( i_E = 11\,mA\)
Also \({i_E} = {i_B} + {i_C}\)
\( \Rightarrow {i_B} = 11 - 10 = 1\,mA.\)
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions
- 1જંકશન ડાયોડને આદર્શ લો. $AB $ માંથી પસાર થતા પ્રવાહનું મૂલ્ય કેટલું હશે?View Solution

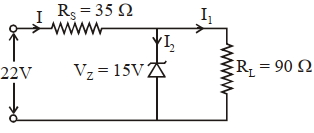

- 2આપેલ પરિપથમાં રહેલા ઝેનર ડાયોડનો પાવર $x \times 10^{-1}\;watt$ હોય તો $x$નું મૂલ્ય નજીકના પૂર્ણાંકમાં કેટલું હશે?View Solution
