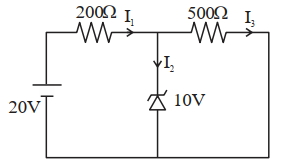

$10 \mathrm{~V}$ ના બ્રેકડાઉન ધરાવતો ઝેનર ડાયોડ આકૃતિમાં દર્શાવ્યા અનુસાર વોલ્ટેજ રેગ્યુલેટર (નિયામક) તરીકે ઉપયોગમાં લેવામાં આવે છે. ઝેનર ડાયોડમાંથી પસાર થતો પ્રવાહ_________છે.
JEE MAIN 2024, Diffcult
Download our app for free and get started
c
Zener is in breakdown region.
Zener is in breakdown region.
\( I_3=\frac{10}{500}=\frac{1}{50} \)
\( I_1=\frac{10}{200}=\frac{1}{20} \)
\( I_2=I_1-I_3 \)
\( I_2=\left(\frac{1}{20}-\frac{1}{50}\right)=\left(\frac{3}{100}\right)=30 \ m A\)
