ડાયોડનું પ્રવાહ સ્યિતિમાન સમીકરણ $I=(e^{1000V/T} -1)mA$ છે.જયાં વાયુ પાડેલ વિદ્યુતસ્થિતિમાન $V$ વોલ્ટમાં અને તાપમાન $T$ $K$ માં છે.જો વિદ્યાર્થી $300$ $K$ તાપમાને $5$ $mA$ વિદ્યુતપ્રવાહની માપણી દરમિયાન $ \mp $ $0.01$ $V$ ની ત્રુટિ કરે,તો પ્રવાહની માપણીમાં થતી ત્રુટિ $mA$ માં કેટલી હશે?
JEE MAIN 2014, Medium
Download our app for free and get started
d
The current voltage relation of diode is
The current voltage relation of diode is
\(I=\left(e^{1000 V / T}-1\right) \mathrm{mA}(\text { given })\)
When, \(I=5 m A, e^{1000 V / T}=6 m A\)
Also, \(d I=\left(e^{1000\, v / T}\right) \times \frac{1000}{T}\)
(By exponential function)
\(=(6\, m A) \times \frac{1000}{300} \times(0.01)\)
\(=0.2\, \mathrm{mA}\)
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions

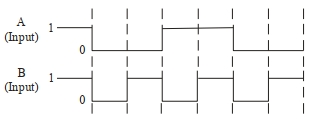

- 1$A$ અને $B$ ઈનપુટ ધરાવતા $NAND$ ગેટ માટે આઉટપુટ તરંગ નીચે આપેલા માંથી કયું હશે.View Solution
