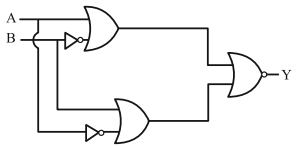

નીચેના પરિપથમાં બે $NOT$ ગેટ અને એક $NOR$ ગેટ છે આ પરિપથ ગેટને સમતુલ્ય હશે?
AIEEE 2012,AIPMT 2015, Medium
Download our app for free and get started
c
Truth table is as shown :
Truth table is as shown :
| \(A\) | \(B\) | \(\bar A\) | \(\bar B\) | \(\bar A+\bar B\) | \(\overline {\bar A+\bar B}\) |
| \(0\) | \(0\) | \(1\) | \(1\) | \(1\) | \(0\) |
| \(0\) | \(1\) | \(1\) | \(0\) | \(1\) | \(0\) |
| \(1\) | \(0\) | \(0\) | \(1\) | \(1\) | \(0\) |
| \(1\) | \(1\) | \(0\) | \(0\) | \(0\) | \(1\) |
Thus the combination of two \(NOT\) gates and one \(NOR\) gate is equivalent to a \(AND\) gate.
