આકૃતિમાં દર્શાવેલ પરિપથમાં બિંદુ $A$ આગળનું વિદ્યુતસ્થિતિમાન શૂન્ય હોય,તો બિંદુ $B $ આગળનું વિદ્યુતસ્થિતિમાન કેટલા ................ $V$ થાય?
AIPMT 2011, Medium
Download our app for free and get started
a

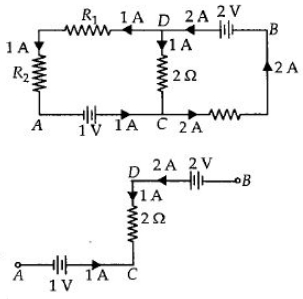

Applying Kirchoff voltage law in the circuit as shown in the figure below.
Applying Kirchoff voltage law in the circuit as shown in the figure below.
\(\therefore V_{A}+1+2(1)-2=V_{B} \)
\(0+1 =V_{B} \left(\because V_{A}=0 \mathrm{V}(\text { Given })\right) \)
\(V_{B} =+1 \mathrm{V}\)
