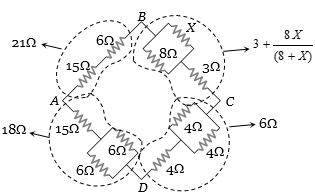

આપેલ પરિપથમાં $B$ અને $D$ વચ્ચે વોલ્ટેજ શૂન્ય હોય,તો અવરોધ $X$ નું મૂલ્ય કેટલા ................ $ohm$ હશે?
Medium
Download our app for free and get started
c
(c) Potential difference between \(B\) and \(D\) is zero, it means Wheatstone bridge is in balanced condition
(c) Potential difference between \(B\) and \(D\) is zero, it means Wheatstone bridge is in balanced condition
So \(\frac{P}{Q} = \frac{R}{S}\)
\(==>\) \(\frac{{21}}{{3 + \frac{{8X}}{{(8 + X)}}}} = \frac{{18}}{6}\)
\(==>\) \(X = 8\,\Omega \)
