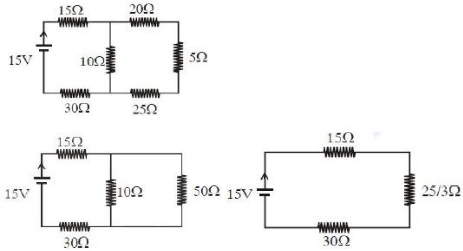

આપેલ પરિપથમાં $R_1 = 15\,\Omega $$,R _2 = 10\,\Omega ,$$ R_3 = 20\,\Omega ,$$ R_4 = 5\,\Omega ,$$R_5 = 25\,\Omega ,$$R_6 = 30\,\Omega , $$E = 15\,V$ હોય તો બેટરીમાથી કેટલો પ્રવાહ બહાર આવશે?
JEE MAIN 2019, Medium
Download our app for free and get started
c
\(R_{e q}=15+\frac{25}{3}+30=\frac{45+25+90}{3}=\frac{160}{3}\)
\(R_{e q}=15+\frac{25}{3}+30=\frac{45+25+90}{3}=\frac{160}{3}\)
\(\mathrm{I}=\frac{\mathrm{E}}{\mathrm{R}_{\mathrm{eq}}}=\frac{15 \times 3}{160}=\frac{9}{32} \,\mathrm{amp}\).
