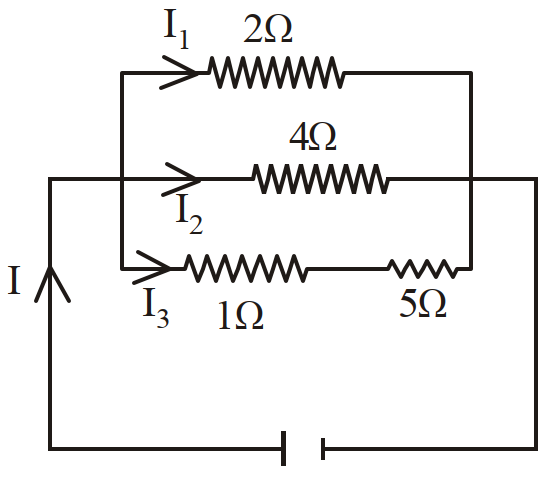

इस चित्रित परिपथ के $2 \Omega$ के प्रतिरोध में चलने वाली धारा का मान $3$ ऐम्पीयर है। $5-\Omega$ के प्रतिरोध से शक्ति $($पावर$)$ के क्षय का मान होगा :
[2008]
Download our app for free and get started
स्पष्टतः $, 2 \Omega, 4 \Omega$ तथा $(1+5) \Omega$ प्रतिरोध समांतर श्रेणी में हैं। अतः प्रत्येक में विभवांतर समान होगा।
$\therefore I _1 \times 2= I _2 \times 4= I _3 \times 6$
लेकिन, $I _1=3 A$
$ \therefore I _1 \times 2= I _3 \times 6 $ से
$I _3=\frac{ I _1 \times 2}{6}=\frac{3 \times 2}{6}=1 A . $
$5 \Omega$ प्रतिरोध में विभवांतर,
$ V = I _3 \times 5=1 \times 5=5 V \text {. } $
$\therefore 5 \Omega =\frac{ V ^2}{ R }=\frac{5^2}{5} \text {. }$
$=5 W $
$\therefore I _1 \times 2= I _2 \times 4= I _3 \times 6$
लेकिन, $I _1=3 A$
$ \therefore I _1 \times 2= I _3 \times 6 $ से
$I _3=\frac{ I _1 \times 2}{6}=\frac{3 \times 2}{6}=1 A . $
$5 \Omega$ प्रतिरोध में विभवांतर,
$ V = I _3 \times 5=1 \times 5=5 V \text {. } $
$\therefore 5 \Omega =\frac{ V ^2}{ R }=\frac{5^2}{5} \text {. }$
$=5 W $
