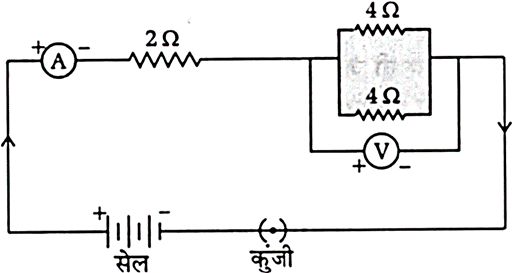

किसी ऐसे विद्युत परिपथ का आरेख खींचिए जिसमें एक सेल, एक कुंजी, एक ऐमीटर तथा $4 \Omega$ के दो प्रतिरोधकों के पार्श्व संयोजन के साथ श्रेणीक्रम में एक $2 \Omega$ का प्रतिरोधक संयोजित हो और पार्श्व संयोजन के सिरों के बीच एक वोल्टमीटर संयोजित हों। क्या $2 \Omega$ प्रतिरोधक के सिरों के बीच विभवांतर $4 \Omega$ के दो प्रतिरोधकों के पार्श्व संयोजन के सिरों पर विभवांतर के समान होगा? उत्तर की पुष्टि कीजिए।
examplar-22
Download our app for free and get started
दो प्रतिरोधों $(4\Omega$ प्रत्येक$)$ का श्रेणीक्रम संयोजन में प्रभावी प्रतिरोध$-$
$R_{eff }= \frac{4 \times 4}{4+4} = 2 \Omega$
क्योंकि $2 \Omega$ के दो प्रतिरोध तथा $4 \Omega$ के दो प्रतिरोधों का समान्तर क्रम में संयोजन, श्रेणी क्रम में है। अतः उनमें समान धारा प्रवाहित होगी। अतः $2 \Omega$ के प्रतिरोध के सिरों के बीच तथा दो प्रतिरोधों के संयोजन के सिरों के बीच विभवान्तर समान है।
हाँ, समान्तर क्रम का कुल प्रतिरोध भी $2\Omega$ है।
$R_{eff }= \frac{4 \times 4}{4+4} = 2 \Omega$
क्योंकि $2 \Omega$ के दो प्रतिरोध तथा $4 \Omega$ के दो प्रतिरोधों का समान्तर क्रम में संयोजन, श्रेणी क्रम में है। अतः उनमें समान धारा प्रवाहित होगी। अतः $2 \Omega$ के प्रतिरोध के सिरों के बीच तथा दो प्रतिरोधों के संयोजन के सिरों के बीच विभवान्तर समान है।
हाँ, समान्तर क्रम का कुल प्रतिरोध भी $2\Omega$ है।
