ओम-नियम का अध्ययन करने के लिए किसी छात्र ने नीचे चित्र में दर्शाए अनुसार विद्युत परिपथ खींचा। उसके शिक्षक ने कहा कि इस परिपथ आरेख में कुछ संशोधनों की आवश्यकता है। इस परिपथ आरेख का अध्ययन करके इसे संशोधन सहित पुन: खींचिए।
examplar-19
Download our app for free and get started
विद्युत परिपथ में, वोल्टमीटर को समान्तर क्रम में तथा एमीटर को श्रेणी क्रम में संयोजित करना चाहिए क्योंकि एमीटर परिपथ के अवयवों में प्रवाहित धारा को तथा वोल्टमीटर उसके सिरों के बीच विभवान्तर को नापता है।

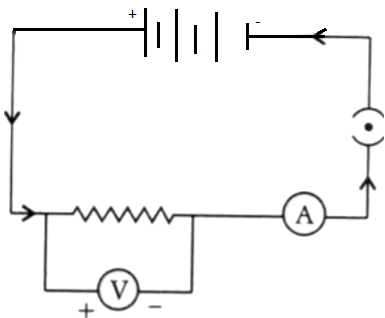

विद्युत परिपथ में हम देख सकते हैं कि इस चित्र में प्रदर्शित चिन्ह परिपाटी गलत है। इसी कारण से इसे ठीक (सही) करना आवश्यक है। सही परिपथ आरेख नीचे दिया गया है।
