किसी प्रयोग की सहायता से आप यह निष्कर्ष किस प्रकार निकालेंगे कि बैटरी से श्रेणीक्रम में संयोजित तीन प्रतिरोधकों के परिपथ के प्रत्येक भाग से समान धारा प्रवाहित होती है?

Q: किसी प्रयोग की सहायता से आप यह निष्कर्ष किस प्रकार निकालेंगे कि बैटरी से श्रेणीक्रम में संयोजित तीन प्रतिरोधकों के परिपथ के प्रत्येक भाग से समान धारा प्रवाहित होती है?

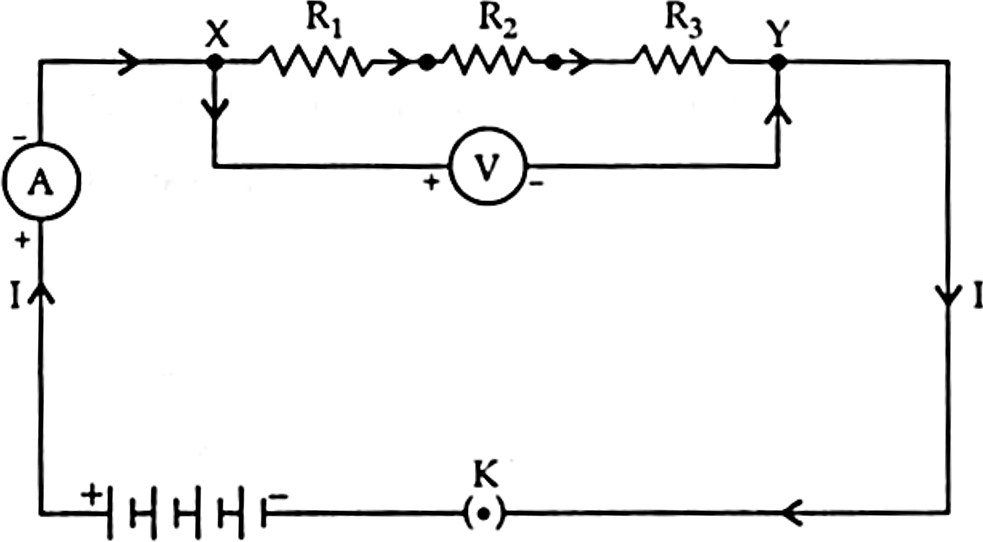

क्रियाकलाप- 1. विभिन्न मानों के तीन प्रतिरोधों को श्रेणी क्रम में संयोजित कीजिए। 2. इन्हें एक बैटरी, एक ऐमीटर तथा एक प्लग कुंजी से संयोजित कीजिए। 3. कुंजी को प्लग से लगाइए तथा ऐमीटर का पाठ्यांक नोट कीजिए। ऐमीटर की स्थिति को दो प्रतिरोधकों के बीच कहीं भी परिवर्तित कर सकते हैं। हर बार ऐमीटर का पाठ्यांक नोट कीजिए। हम देखते हैं कि ऐमीटर में विद्युत धारा के मान में कोई परिवर्तन नहीं होता है। अतः प्रतिरोधकों के श्रेणीक्रम संयोजन में परिपथ के हर भाग में विद्युत धारा समान होती है अर्थात् प्रत्येक प्रतिरोध से समान विद्युत धारा प्रवाहित होती है।
