નીચે દર્શાવેલ નેટવર્ક પરિપથમાં ચોખ્ખો (પરિણામી) અવરોધ. . . . . .થશે.
JEE MAIN 2024, Diffcult
Download our app for free and get started
c

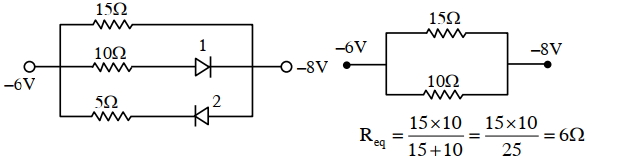

Diode \(2\) is in reverse bias
Diode \(2\) is in reverse bias
So current will not flow in branch of \(2^{\text {nd }}\) diode, So we can assume it to be broken wire.
Diode \(1\) is in forward bias
So it will behave like conducting wire. So new circuit will be
Correct answer \((3)\)
