નીચેના પરિપથમાં $5\;volt$ નાં ઉદગમમાંથી નીકળતો પ્રવાહ દર્શાવેલો $I$ છે. તેનું મૂલ્ય ($A$ માં) કેટલું હશે?
AIEEE 2006, Medium
Download our app for free and get started
c

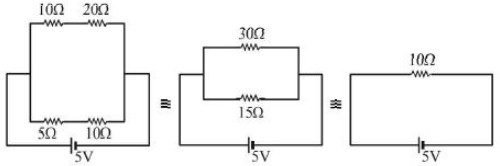

The network of resistors is a balanced wheatstone bridge. The equivalent circuit is
The network of resistors is a balanced wheatstone bridge. The equivalent circuit is
\(R_{e q}=\frac{15 \times 30}{15+30}=10 \Omega \Rightarrow I=\frac{V}{R}=\frac{5}{10}=0.5 \mathrm{A}\)
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions
- 1દર્શાવેલ સંરચના (પરિપથ) માટે જ્યારે $B$ અને $D$ વચ્યેનો સ્થિતિમાનનો તફાવત શૂન્ય થાય તે માટે અજ્ઞાત અવરોધ ($x$)નું મૂલ્ય. . . . . . હશે.View Solution
- 2આકૃતિમાં મીટરબ્રિજની રચના દરાવેલ છે. એક આદર્શ $10\; \Omega$ ના અવરોધ વડે $'x'$ અવરોધ શોધવાનો છે. જ્યારે ટેપિંગ $-key$ $52\,cm\,mark$ પર હોય ત્યારે ગેલ્વેનોમીટર $Null\,point$ દર્શાવે છે. છેડાના તફાવત $A$ અને $B$ માટે અનુક્રમે $1$ અને $2\,cm$ છે. તો $x=..........\Omega$View Solution
- 3$9\,Ω$ ના તારમાંથી સમબાજુ ત્રિકોણ $ABC$ બનાવવામાં આવે છે. $2\,V$ ની બેટરીને $B$ અને $C$ વચ્ચે જોડતાં $AB$ વચ્ચેનો વોલ્ટેજ કેટલા .................. $V$ થાય?View Solution

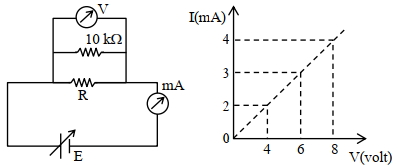

- 4અવરોધ $(R)$ માપવા માટે નીચે મુજબ પરિપથ રચવામાં આવે છે. આ પરિપથ માટે $V-I$ લાક્ષણિકતા માટે વોલ્ટમીટર અને એમીટરના અવલોકનોનો દર્શાવ્યા મુજબનો આલેખ મળ છે. $R$નું મૂલ્ય ........ $\Omega$ છે.View Solution
