પરિપથમાં એમિટર અને વૉલ્ટમીટરનાં અવલોકન $2\,A$ અને $120\,V$ છે , જો અવરોધ $R$નું મૂલ્ય $75\, \Omega$ , તો વૉલ્ટમીટરનાં અવરોધ ...... ($\Omega$ માં)
AIIMS 2018, Medium
Download our app for free and get started
c
\(\because V_{A B}=\left(I-I_{g}\right) R=I_{g} \cdot G\)
\(\because V_{A B}=\left(I-I_{g}\right) R=I_{g} \cdot G\)
Where, \(G=\) voltmeter (resistance)
Given, \(V_{A B}=120 V , I=2 A, R=75 \Omega\)
\(\Rightarrow 120=\left(2-I_{g}\right) 75 \Rightarrow I_{g}=0.4 A\)
Now, \(V_{A B}=I_{g} G \Rightarrow G=\frac{120}{0.4}=300 \Omega\)
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions
- 1એક emf $90\,V$ ની બેટરીને $100\,\Omega$ ના બે આવરોધોના શ્રેણી જોડાણ સાથે લગાડેલ છે. $400\,\Omega$ આંતરિક અવરોધનું એક વોલ્ટમીટર પ્રત્યેક અવરોધના છેડા વચ્ચે સ્થિતિમાન તફાવત માપવા માટે વપરાય છે. તો વોલ્ટ મીટરનું આવલોકન $.........$ હોય.View Solution
- 2અર્ધઆવર્તન પ્રક્રિયાનો ઉપયોગ કરીને ગેલ્વેનોમીટરનો અવરોધ $G$ શોધવાના પરિપથમાં $V_E\;emf$ ની બેટરી અને $R\;\Omega $ ના અવરોધનો ઉપયોગ કરતાં ગેલ્વેનોમીટર $\theta $ જેટલા ખૂણાનું આવર્તન દર્શાવે છે. જો ગેલ્વેનોમીટરનું અર્ધઆવર્તન દર્શાવવા $S$ જેટલા શંટ અવરોધની જરૂર પડતી હોય તો $G, R$ અને $S$ વચ્ચેનો સંબંધ કયા સમીકરણ દ્વારા આપી શકાય?View Solution

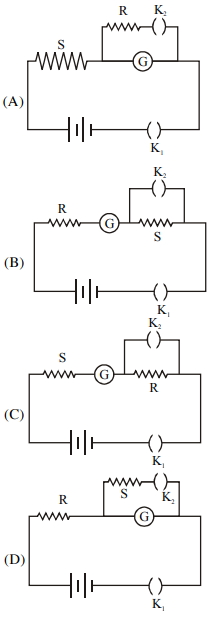

- 3આપેલ પરિપથ $(A, B, C$ અને $D$) માં $R$ ઊંચો અવરોધ અને $S$ ગેલ્વેનોમીટરનો પ્રવાહ નિયંત્રિત કરવા અવરોધ $S$ જોડેલો છે.તો આપેલ પતિપથમાંથી અર્ધઆવર્તન રીત માટેનો પરિપથ કયો થશે અને તેના માટે ગેલ્વેનોમીટરનો અવરોધ કેટલો થશે?View Solution
- 4હવામાં $1 m$ ની બાજુ ધરાવતા એક ચોરસ ગાળામાં પ્રવાહ $5 A$ છે. ગાળાના કેન્દ્ર આગળ ચુંબકીય ક્ષેત્ર $X \sqrt{2} \times 10^{-7} T$ છે. $X$ નું મૂલ્ચ____________થશે.View Solution
- 5$a$ ત્રિજ્યા ધરાવતું વર્તુળાકાર લૂપમાંથી $I$ પ્રવાહ પસાર થાય છે.તેને $\mathrm{B}$ જેટલા ચુંબકીય ક્ષેત્રમાં લૂપના સમતલને લંબ એવીરીતે મૂકવામાં આવે છે જેથી તેના વ્યાસને અનુલક્ષીને નાનો ખૂણો બનાવીને મુક્ત કરવામાં આવે તો તે $T$ આવર્તકાળ સાથે સરળ આવર્તગતિ કરે છે.જો લૂપની દળ $m$ હોય તો તેનો આવર્તકાળ કેટલો થાય?View Solution
- 6વર્તુળાકાર આડછેદ અને સ્થિત વિદ્યુતપ્રવાહ ઘરાવતા લાંબા સીધા તાર માટના એમ્પિયર પરિપથીય નિયમ $(circuital\, law)$ થી તારના અંદરના અને બહારના વિસ્તારમાં ચુંબકીય ક્ષેત્રનો ફેરફાર$.....$View Solution
- 7$10\,A$ વીજપ્રવાહ ધારિત બે લાંબા સુરેખ વાહક તારને $5\,cm$ અંતરે એકબીજાને સમાંતર રાખેલ છે. તાર $1$ ની $10\,cm$ લંબાઈ પર લાગતા ચુંબકીયક્ષેત્રનું, મૂલ્ય $F_1$ છે. જો બંને તાર વચ્ચેનું અંતર અડધું, કરવામાં આવે અને તેમાંથી વહેતા પ્રવાહ બમણા કરવામાં આવે, તો તાર $1$ ની $10\,cm$ લંબાઈ પર લાગતું બળ $F_2$ કેટલું થાય ?View Solution
- 8View Solutionકોઈ વિસ્તારમાં નિયમિત વિદ્યુતક્ષેત્ર અને નિયમિત ચુંબકીયક્ષેત્ર એક જ દિશામાં છે. જો આ વિસ્તારમાં ઇલેકટ્રોનને અમુક વેગથી ક્ષેત્રની દિશામાં ગતિ કરાવતાં ઇલેકટ્રોન ....
- 9$M$ દળ અને $q$ વિદ્યુતભાર અચળ વેગ $V$ થી ઘન $x$ - દિશામાં ગતિ કરે છે.અચળ ચુંબકીયક્ષેત્ર $B$, $x = a$ થી $x =b$ ૠણ $Z$ દિશામાં વિસ્તરેલ છે.તો $V$ નું લઘુત્તમ મૂલ્ય કેટલું હશે,કે તે $ x > b $ માં માત્ર દાખલ થાય?View Solution
- 10$50\,\Omega $ અવરોધને $5\,V$ ની બેટરી સાથે જોડેલ છે. $100\, \Omega $ અવરોધ ધરાવતા ગેલ્વેનોમીટર સાથે $r_s$ જેટલો અવરોધ જોડીને એમીટર બનાવવામાં આવે છે જેનો ઉપયોગ અવરોધમાંથી પસાર થતો પ્રવાહ માપવા માટે થાય છે. જો માપતો પ્રવાહ એ એમીટર ના હોય ત્યારના પ્રવાહના $1\% $ ની અંદર હોય તો કેટલો $r_s$ અવરોધ ગેલ્વેનોમીટર સાથે કેવી રીતે જોડાવો પડે?View Solution
