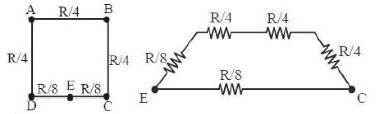

$R$ અવરોધ તારને આકૃતિમાં દર્શાવ્યા પ્રમાણે વાળીને એક $ABCD$ ચોરસ બનાવેલ છે.બિંદુ $E$ અને $C$ વચ્ચેનો સમતુલ્ય અવરોધ કેટલો થાય? ($E$ એ $CD$ નું મધ્યબિંદુ છે)
JEE MAIN 2019, Medium
Download our app for free and get started
b
\(\frac{1}{R_{e q}}=\frac{8}{7 R}+\frac{8}{R}\)
\(\frac{1}{R_{e q}}=\frac{8}{7 R}+\frac{8}{R}\)
\(\frac{1}{R_{e q}}=\frac{8+56}{7 R} ; \quad R_{e q i}=\frac{7 R}{64}\)
