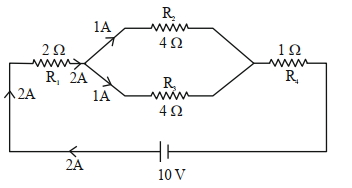

આપેલ પરિપથમાં, $R_3$ અવરોધમાં પ્રવાહ___________થશે.
JEE MAIN 2024, Diffcult
Download our app for free and get started
a
\(\mathrm{R}_{\mathrm{eq}}=2 \Omega+2 \Omega+1 \Omega=5 \Omega\)
\(\mathrm{R}_{\mathrm{eq}}=2 \Omega+2 \Omega+1 \Omega=5 \Omega\)
\(\mathrm{i}=\frac{\mathrm{V}}{\mathrm{R}_{\mathrm{eq}}}=\frac{10}{5}=2 \mathrm{~A}\)
Current in resistance \(\mathrm{R}_3=2 \times\left(\frac{4}{4+4}\right)\)
\( =2 \times \frac{4}{8} \)
\( =1 \mathrm{~A}\)
