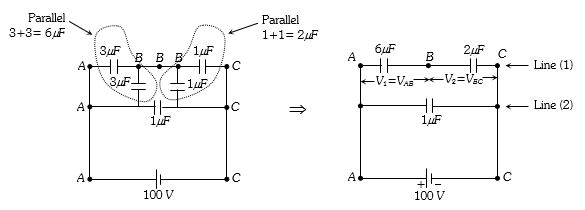

આપેલ તંત્ર માં બિંદુ $A$ અને $B$ વચ્ચેનો વિદ્યુતસ્થિતિમાન અને બિંદુ $B$ અને $C$ વચ્ચેનો વિદ્યુતસ્થિતિમાન કેટલો થાય?
Medium
Download our app for free and get started
c
\(\left( {{V_1} = \left( {\frac{{{C_2}}}{{{C_1} + {C_2}}}} \right).V\,{\rm{and}}\,{V_2} = \frac{{{C_1}}}{{{C_2} + {C_2}}}\,V} \right)\) \({V_1} = {V_{AB}} = \left( {\frac{2}{{2 + 6}}} \right) \times 100 = 25\,V\); \({V_2} = {V_{BC}} = \left( {\frac{6}{{2 + 6}}} \right) \times 100 = 75\ V.\)
\(\left( {{V_1} = \left( {\frac{{{C_2}}}{{{C_1} + {C_2}}}} \right).V\,{\rm{and}}\,{V_2} = \frac{{{C_1}}}{{{C_2} + {C_2}}}\,V} \right)\) \({V_1} = {V_{AB}} = \left( {\frac{2}{{2 + 6}}} \right) \times 100 = 25\,V\); \({V_2} = {V_{BC}} = \left( {\frac{6}{{2 + 6}}} \right) \times 100 = 75\ V.\)
