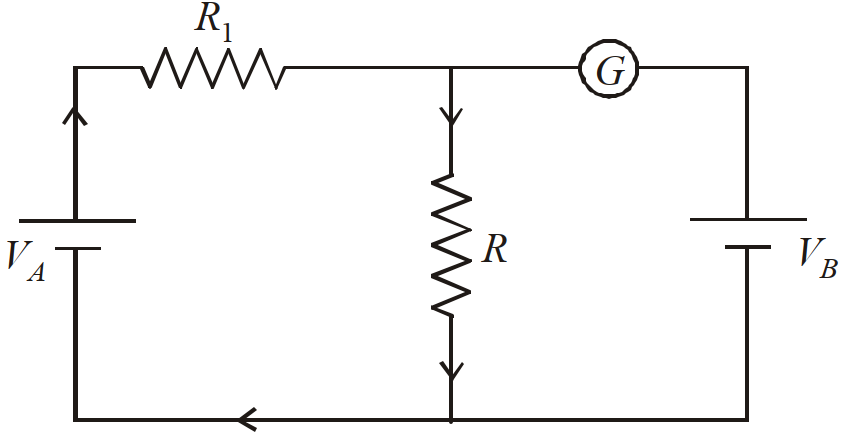

दर्शाये गये परिपथ में दो सेलों $A$ तथा $B$ का प्रतिरोध नगण्य है, जब $V_A=12 V , R_1=500 \Omega$ तथा $R=100 \Omega$ है तो, गैल्वेनोमीटर $(G)$ में कोई विक्षेप नहीं होता है। $V_B$ का मान है :
[2012]
Download our app for free and get started
(b)
धारा $I=\frac{V_A}{R_1+R}=\frac{12}{500+100}=\frac{12}{600}$
अत: $\quad V_B=I R=\frac{12}{600} \times 100=2 V$
धारा $I=\frac{V_A}{R_1+R}=\frac{12}{500+100}=\frac{12}{600}$
अत: $\quad V_B=I R=\frac{12}{600} \times 100=2 V$
