एक सेल जिसका विद्युत वाहक बल (ई.एम.एफ) $\varepsilon$ तथा आन्तरिक प्रतिरोध $r$ है को एक परिवर्ती वाहय प्रतिरोध $R$ से जोड़ा जाता है। प्रतिरोध $R$ का मान बढ़ाया जाय तो, $R$ के सिरों के बीच विभवान्तर $V$ तथा $R$ का आलेख होगा:
[2012M]
Download our app for free and get started

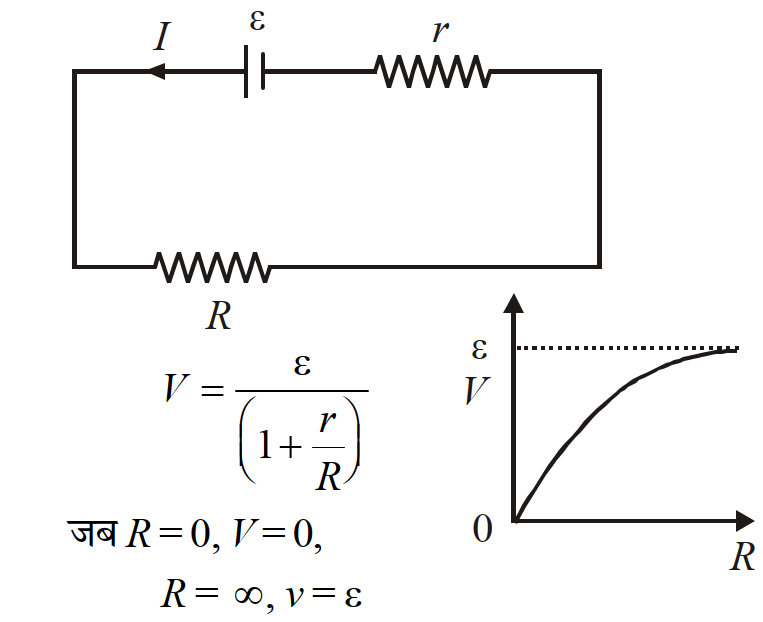

(c) प्रतिरोध $R$ से प्रवाहित धारा
$ I=\left(\frac{\varepsilon}{R+r}\right) $
$R$ के सिरों पर विभवान्तर
$ V=I R=\left(\frac{\varepsilon}{R+r}\right) R $
$ I=\left(\frac{\varepsilon}{R+r}\right) $
$R$ के सिरों पर विभवान्तर
$ V=I R=\left(\frac{\varepsilon}{R+r}\right) R $
