किसी $G$ प्रतिरोध के धारामापी पर $S$ ओम प्रतिरोध का शंट लगाया गया है। मुख्य धारा का मान अपरिवर्तित रखने के लिए धारामापी के श्रेणीक्रम में लागये गये प्रतिरोध का मान होगा:
[2011M]
Download our app for free and get started

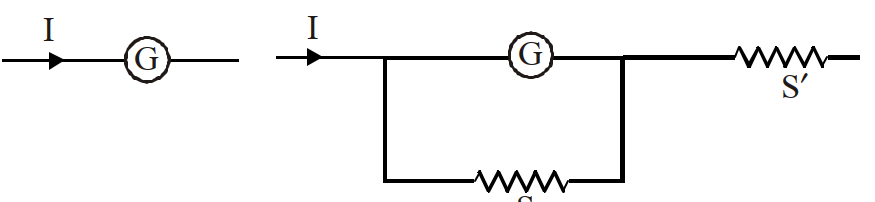

$(c)$ परिपथ में मुख्य धारा को अपरिवर्तित रखने के लिए गैल्वेनोमीटर का प्रतिरोध कुल प्रतिरोध के बराबर होना चाहिए।
$ \therefore G=\left(\frac{G S}{G+S}\right)+S^{\prime}$
$\Rightarrow G=\frac{G S}{G+S}=S^{\prime}$
$\therefore S^{\prime}=\frac{G^2}{G+S} . $
$ \therefore G=\left(\frac{G S}{G+S}\right)+S^{\prime}$
$\Rightarrow G=\frac{G S}{G+S}=S^{\prime}$
$\therefore S^{\prime}=\frac{G^2}{G+S} . $
