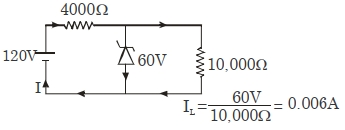

નીચે દર્શાવેલ પરિપથમાં, મહત્તમ ઝેનર ડાયોડ પ્રવાહ $..........mA$ થશે.
JEE MAIN 2022, Medium
Download our app for free and get started
a
\(I =\frac{(120-60)\,V }{4000\,\Omega}=0.015\,A\)
\(I =\frac{(120-60)\,V }{4000\,\Omega}=0.015\,A\)
Thus \(\quad I _{2}= I - I _{ L }\)
\(=0.015-0.006=0.009 A =9\,mA\)
