પરિપથમાં $L, \,C$ અને $R$ ને $f$ આવૃતિના પ્રત્યાવર્તી વૉલ્ટેજ સાથે શ્રેણીમાં જોડાયેલા છે. પ્રવાહ એ વોલ્ટેજ કરતાં કળામાં $45 ^o$ આગળ છે. $C$ નું મૂલ્ય કેટલું થાય?
AIPMT 2005,AIIMS 2018, Medium
Download our app for free and get started
a
\(\tan \phi = \frac{{{X_C} - {X_L}}}{R}\)
\(\tan \phi = \frac{{{X_C} - {X_L}}}{R}\)
==> \(\tan {45^o} = \frac{{\frac{1}{{2\pi fC}} - 2\pi fL}}{R}\)
==> \(C = \frac{1}{{2\pi \,f(2\pi fL + R)}}\)
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions
- 1લિસ્ટ$-I$ ને લિસ્ટ$-II$ સાથે જોડો.View Solution
લિસ્ટ$-I$ લિસ્ટ$-II$ $(a)$ $\omega L\,>\,\frac{1}{\omega C}$ $(i)$ પ્રવાહ $emf$ સાથે કળામાં છે $(b)$ $\omega {L}=\frac{1}{\omega {C}}$ $(ii)$ પ્રવાહ લગાવેલ $emf$ ની પાછળ હોય $(c)$ $\omega {L}\, < \,\frac{1}{\omega {C}}$ $(iii)$ મહત્તમ પ્રવાહ પસાર થાય. $(d)$ અનુનાદ આવૃતિ $(iv)$ પ્રવાહ $emf$ ની આગળ હોય આપેલા વિકલ્પોમાંથી સાચો વિકલ્પ પસંદ કરો.
- 2$t =0$ સમયે કેપેસિટરમાં મહતમ ઊર્જા છે,તો કેટલા સમય પછી પરિપથમાં મહતમ પ્રવાહ થાય.View Solution
- 3$R$ $-$ $C$ પરિપથમાં ઉદગમના વૉલ્ટેજ $10\, V$ અને કેપેસિટરનાં વૉલ્ટેજ $8 \,V$ છે. તો અવરોધ $R$ વચ્ચેનો વૉલ્ટેજ અને પ્રવાહ અને વૉલ્ટેજ વચ્ચે કળા તફાવત કેટલો હશે?View Solution
- 4જયારે $R$ અવરોધને $AC$ ઉદ્ગમ સાથે જોડીએ ત્યારે, તે $P$ પાવર ખેંચે છે. જો અવરોધ સાથે ઇન્ડકટન્સને શ્રેણીમાં જોડતાં પરિપથનો ઇમ્પિેડન્સ $Z$ થતો હોય, તો હવે કેટલો પાવર ખેંચાશે?View Solution
- 5આકૃતિમાં દર્શાવેલ પરિપથ માટે બલ્બ. $B_1$ અને $B_2$ બંને એકસમાન છે, તોView Solution

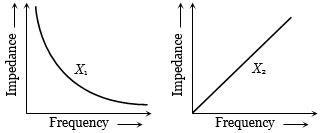

- 6View Solutionબે પરિપથના ઇમ્પિડન્સ વિરુધ્ધ આવૃત્તિનો આલેખ આપેલા છે,તો...
