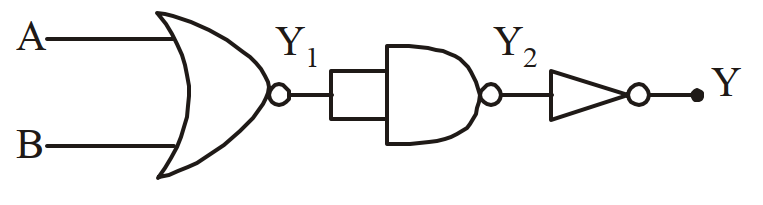

परिपथ
समतुल्य होगा:
समतुल्य होगा:
[2008]
Download our app for free and get started
माना की $A$ तथा $B$ इनपुट तथा $Y$ आउटपुट है।
तब $ Y _1=(\overline{ A + B })=\overline{ A } \cdot \overline{ B }$
$Y _2=\overline{ Y }_1=(\overline{\overline{ A } \cdot \overline{ B }})=\overline{ A }+\overline{\overline{ B }}= A + B$
$\therefore Y =\overline{ Y }_2=(\overline{ A + B }) $
अतः दिया हुआ परिपथ $\text{NOR}$ गेट के समतुल्य है।
तब $ Y _1=(\overline{ A + B })=\overline{ A } \cdot \overline{ B }$
$Y _2=\overline{ Y }_1=(\overline{\overline{ A } \cdot \overline{ B }})=\overline{ A }+\overline{\overline{ B }}= A + B$
$\therefore Y =\overline{ Y }_2=(\overline{ A + B }) $
अतः दिया हुआ परिपथ $\text{NOR}$ गेट के समतुल्य है।
