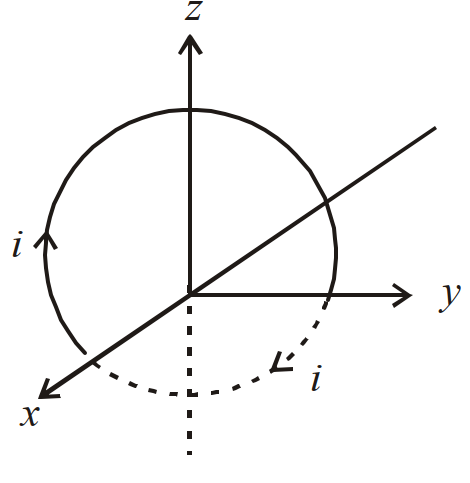

विद्युतवाही एक लूप $($पाश$)$ में दो एक समान अर्धवृत्ताकार भाग है। प्रत्येक की त्रिज्या $R$ है। एक $x-y$ समतल में और दूसरा $x-z$ समतल में स्थित है। यदि लूप $($पाश$)$ में विद्युत धारा $i$ हो तो, उनके उभयनिष्ठ केन्द्र पर दोनों अर्धवृत्ताकार भागों के द्वारा उत्पन्न परिणामी चुम्बकीय क्षेत्र है
[2010M]
Download our app for free and get started
$(b)$ दोनों भागों के कारण उनके उभयनिष्ठ केन्द्र पर चुम्बकीय क्षेत्र क्रमशः
$ B_y=\frac{\mu_0 i}{4 R} \text { और } B_z=\frac{\mu_{0^i}}{4 R} $
परिणामी क्षेत्र $=\sqrt{B_y^2+B_z^2}$
$ ={\sqrt{\left(\frac{\mu_0 i}{4 R}\right)^2+\left(\frac{\mu_0 i}{4 R}\right)^2}}^2$
$=\sqrt{2} \cdot \frac{\mu_{0^i} i}{4 R}=\frac{\mu_{0^i}}{2 \sqrt{2} R}$
$ B_y=\frac{\mu_0 i}{4 R} \text { और } B_z=\frac{\mu_{0^i}}{4 R} $
परिणामी क्षेत्र $=\sqrt{B_y^2+B_z^2}$
$ ={\sqrt{\left(\frac{\mu_0 i}{4 R}\right)^2+\left(\frac{\mu_0 i}{4 R}\right)^2}}^2$
$=\sqrt{2} \cdot \frac{\mu_{0^i} i}{4 R}=\frac{\mu_{0^i}}{2 \sqrt{2} R}$
Download our appand get started for free
Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*
Similar Questions
- 1View Solutionचित्र में दिखाये गये वैद्युत परिपथ के सम्बन्ध में निम्न समीकरणों में से कौन सा समीकरण सही है
- 2एक $5 A$ का फ्यूज अधिकतम $1 W$ सहन कर सकता है, इसका प्रतिरोध ज्ञात करो।View Solution
- 3View Solutionइस चित्र में दिखाये गये परिपथ में शक्ति के पूर्ण क्षय का मान (वाट में) होगा-
- 4$n$ एक समान प्रतिरोध पहले श्रेणी क्रम में जोड़ें गये तथा फिर समांतर क्रम में जोड़े गये। इसके सर्वाधिक तथा निम्नतम प्रतिरोधों का अनुपात क्या होगा ?View Solution
- 5दो बैटरी जिनका वि.बा.ब. $18 V$ तथा $12 V$ तथा आंतरिक प्रतिरोध $2 \Omega$ और $1 \Omega$ है। चित्र में वोल्टमीटर का पाठ्यांक ज्ञात करो।View Solution
- 6एक बैटरी में $10 \ A$ की धारा 8 घंटे तक प्रवाहित की गयी तो उसका विभव $15 V$ है। यह बैटरी विआवेशित होने पर $15$ घंटे के लिए $5\ A$ की धारा देती है यानि विआवेशीकरण के दौरान इसकी छोर वोल्टता $14$ वोल्ट है। बैटरी की वाट $-$ घंटा क्षमता है:View Solution
- 7View Solutionतांबे के तार का विशिष्ट प्रतिरोध :
- 8भारत में बिजली सप्लाई $220 V$ पर होती है तथा $\text{USA}$ में $110 V$ पर होती है। एक $60 W$ के बल्ब का प्रतिरोध भारत में $R$ है तो $\text{USA}$ में इसका प्रतिरोध में बताइये:$-$View Solution
- 9View Solutionकिसी ताप वैद्युत युग्म के उदासीन ताप पर ताप वैद्युत वाहक बल की वृद्धि की दरः

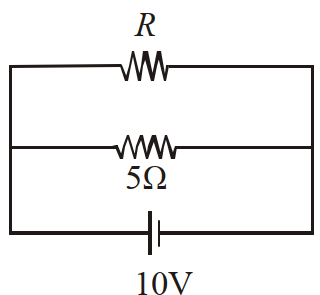

- 10आरेख में दर्शाये गये परिपथ में शक्ति क्षय 30 वाट हो तो $R$ का मान होगा :View Solution
