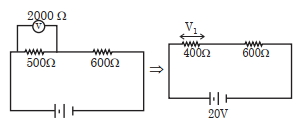

આકૃતિમાં દર્શાવ્યા મુજબ બે અવરોધોને બેટરી સાથે શ્રેણીમાં જોડવામાં આવ્યા છે. જો $2000 \,\Omega$ અવરોધ ધરાવતું વોલ્ટમીટર $500 \,\Omega$ અવરોધને સમાંતર સ્થિતિમાનનો તફાવત માપવા માટે ઉપયોગમાં લેવામાં આવે તો વોલ્ટમીટરમાં ........ $V$નું અવલોકન (રિડિંગ) મળશે.
JEE MAIN 2022, Medium
Download our app for free and get started
c
\(I=\frac{20}{1000} \,A\)
\(I=\frac{20}{1000} \,A\)
\(V_{1}=I \times 400=\frac{20}{1000} \times 400\)
\(=8 \,V\)
