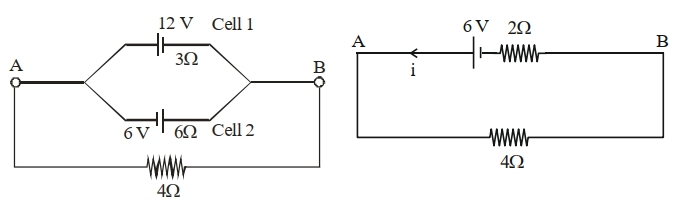

આકૃતિમાં દર્શાવ્યા પ્રમાણે પરિપથમાં $A$ અને $B$ બિંદુઓ સાથે વીજકોષો જોડેલા છે. વીજ કોષ $1$ નું $emf \;12\,V$ અને આંતરિક અવરોધ $3\,\Omega$ છે. વીજકોષ $2$ નું $emf\,6\,V$ અને આંતરિક અવરોધ $6\,\Omega$ છે. $A$ અને $B$ સાથે $4\,\Omega$ નો બાહ્ય અવરોધ જોડેલો છે. તો $R$ માંથી વહેતો વીજ પ્રવાહ $.........A$ છે.
JEE MAIN 2023, Medium
Download our app for free and get started
b
\(E _{ eq }=\frac{\frac{12}{3}-\frac{6}{6}}{\frac{1}{3}+\frac{1}{6}}\)
\(E _{ eq }=\frac{\frac{12}{3}-\frac{6}{6}}{\frac{1}{3}+\frac{1}{6}}\)
\(E _{ eq }=6\,V\)
\(r _{ eq }=2\,\Omega\)
\(R =4\,\Omega\)
So, \(i=\frac{6}{2+4}=1\,A\)
