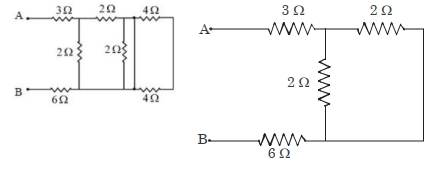

આપેલ પરિપથમાં છેડાઓ $A$ અને $B$ ની વચ્યેની પરિણામી અવરોધ $...........\,\Omega$ છે.
JEE MAIN 2023, Medium
Download our app for free and get started
d
Both \(4\,\Omega\) resistance gets short.Remove the resistors that have no current.
Both \(4\,\Omega\) resistance gets short.Remove the resistors that have no current.
\(R _{ eq }=3+(2 \| 2)+6\)
\(R _{ eq }=3+1+6\)
\(R _{ eq }=10\,\Omega\)
