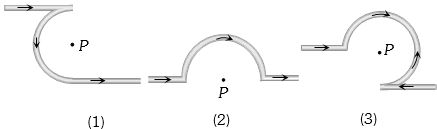

આપેલી આકૃતિમાં રહેલ બિંદુ $P$ પરનું ચુંબકીય ક્ષેત્ર કેટલું થશે?
AIPMT 2000, Medium
Download our app for free and get started
d
Magnetic field due to \(5 A \rightarrow \frac{5 \mu_0}{2 \pi \times 2.5}=\frac{2 \mu_0}{2 \pi} \otimes\)
Magnetic field due to \(5 A \rightarrow \frac{5 \mu_0}{2 \pi \times 2.5}=\frac{2 \mu_0}{2 \pi} \otimes\)
Magnetic field due to \(2.5 A \rightarrow \frac{2.5 \mu_0}{2 \pi \times 2.5}=\frac{\mu_0}{2 \pi} \odot\)
Resultant Magnetic field \(B_{net}=\frac{2 \mu_0}{2 \pi}-\frac{\mu_0}{2 \pi}=\frac{\mu_0}{2 \pi} \otimes\)
