એક વ્હીસ્ટનબ્રીજની ત્રણ બાજુઓનાં અવરોધ P, Q અને R છે. તથા ચોથી બાજુ પર બે અવરોધો S_{1} અને S_{2} ને સમાંતરમાં જોડેલાં છે તો બ્રીજ

MCQ - A

ગુજરાતી માધ્યમ

એક વ્હીસ્ટનબ્રીજની ત્રણ બાજુઓનાં અવરોધ $P, Q$ અને $R$ છે. તથા ચોથી બાજુ પર બે અવરોધો $S_{1}$ અને $S_{2}$ ને સમાંતરમાં જોડેલાં છે તો બ્રીજ સંતુલનમાં રહે તે માટેની શરત

A$\frac{P}{Q} = \frac{R}{{{S_1} + {S_2}}}$
B$\;\frac{P}{Q} = \frac{{2R}}{{{S_1} + {S_2}}}$
C$\;\frac{P}{Q} = \frac{{R\left( {{S_1} + {S_2}} \right)}}{{{S_1}{S_2}}}$
D$\;\frac{P}{Q} = \frac{{R\left( {{S_1} + {S_2}} \right)}}{{2{S_1}{S_2}}}$

AIEEE 2006, Medium

Download our app for free and get started

Play store

Solution

c
\(\frac{P}{Q}=\frac{R}{S} \text { where } S=\frac{S_{1} S_{2}}{S_{1}+S_{2}}\)

ધોરણ 12 સાયન્સ
NEET
STD 12 - 3. current electricity
PHYSICS

Share

art

Download our app
and get started for free

Experience the future of education. Simply download our apps or reach out to us for more information. Let's shape the future of learning together!No signup needed.*

Similar Questions

1
$2\,Ω$ અવરોધ ધરાવતા ત્રણ અવરોધો $ P,Q $ અને $R$ ને વ્હીસ્ટન બ્રિજથી ત્રણ ભુજાઓમાં જોડેલા છે.બ્રિજની ચોથી ભુજામાં અવરોધ $S$ જોડેલ છે.જયારે $S$ ને સમાંતર $6\,Ω$ નો અવરોધ જોડવામાં આવે છે,ત્યારે બ્રિજ સંતુલિત થાય છે,તો અવરોધ $S$ નું મૂલ્ય ............... $\Omega$
View Solution
2
$20\,A$ પ્રવાહ ધરાવતા અને $3.14 \times 10^{-6}\,m ^2$ આડછેદ ક્ષેત્રફળના સિલ્વર વાયરમાં ઈલેક્ટ્રોનનો ડ્રિફ્ટ વેગ શોધો. $Ag$ નો અણુભાર $=108$, સિલ્વરના ઘનતા $=10.5 \times 10^3\,kg / m ^3..........\times 10^{-4} m / sec$.
View Solution
3

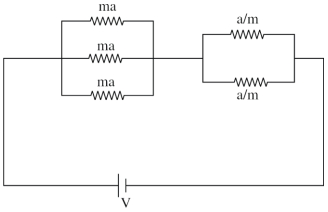

જો આપેલ પરિપથમાં $'a'$ અને $m$ બે યાદચ્છિક અચળાંકો હોય તો પરિપથમાં અવરોધ લધુત્તમ થાય ત્યારે $m$ નું મૂલ્ય $\sqrt{\frac{x}{2}}$ મળે છે. $x$ .............. થશે.
