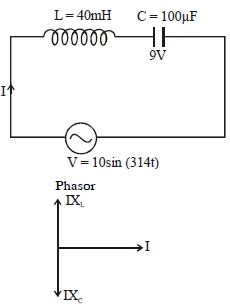

$LC$ પરિપથમાં ઇન્ડક્ટર $L=40\;mH$ અને કેપેસીટર $C=100\;\mu F$ છે.જો પરિપથમાં $V(t)=10sin(314t)$ વૉલ્ટેજ આપવામાં આવે તો પરિપથમાંથી કેટલો પ્રવાહ પસાર થશે?
  • A$0.52 \cos 314 t$
  • B$0.52 \sin 314 t$
  • C$10 \cos 314 t$
  • D$5.2 \cos 314 t$
JEE MAIN 2020, Diffcult
Download our app for free and get startedPlay store
a
\(\mathrm{X}_{\mathrm{L}}=\omega \mathrm{L}=314 \times 40 \times 10^{-3}=12.56 \Omega\)

\(\mathrm{X}_{\mathrm{C}}=\frac{1}{\omega \mathrm{C}}=\frac{1}{314 \times 100 \times 10^{-6}}\)

\(=\frac{10^{4}}{314}=31.84 \Omega\)

\(\mathrm{V}_{\mathrm{m}}=\mathrm{I}_{\mathrm{m}}\left(\mathrm{X}_{\mathrm{C}}-\mathrm{X}_{\mathrm{L}}\right)\)

\(10=\mathrm{I}_{\mathrm{m}}(31.84-12.56)\)

\(I_{m}=\frac{10}{19.28}=0.52 A\)

\(I=0.52 \sin \left(314 t+\frac{\pi}{2}\right)\)
