$\text{LCR}$ श्रेणी अनुनादी परिपथ में प्रत्यावर्ती धारा का आवृत्ति के साथ परिवर्तन दर्शाने वाला वक्र चीचिए तथा बैण्ड चौड़ाई के लिए व्यंजक प्राप्त कीजिए।
Download our app for free and get started

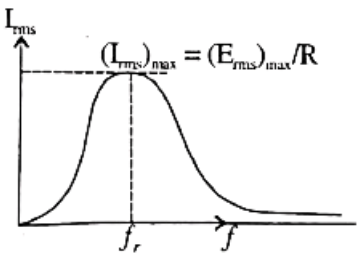

प्रत्यावर्ती धारा का आवृत्ति के साथ वक्र
अर्द्धशक्ति बिन्दु या आवृत्तियाँ $($Half Power Points or Frequencies$)-$श्रेणी $R-L-C$ परिपथ में $I_{r m s}$ तथा $f$ के मध्य खींचे गये ग्राफ $($चित्र$)$ में अनुनादी आवृत्ति के दोनों ओर दो आवृत्तियाँ $f_1$ व $f_2$ इस प्रकार ज्ञात की जाती हैं कि इन आवृत्तियों पर धारा का वर्ग माध्य मूल मान अपने अधिकतम $\left(I_{r m s}\right)_{\max }$ का $\frac{1}{\sqrt{2}}$ होता हो या शक्ति क्षय अपने अनुनादी मान का आधा होता है। इन आवृत्तियों $(f_1\ \&\ f_2)$ को अर्द्धशक्ति आवृत्तियाँ $($half$-$power frequencies$)$ कहते हैं। इन आवृत्तियों के संगत वक्र के बिन्दु $A$ तथा $B$ अर्द्धशक्ति बिन्दु कहलाते हैं।
बैण्ड चौड़ाई $($Bandwidth$ -\beta=\Delta f$ अर्द्धशक्ति बिन्दुओं $A)$
व $B$ के संगत आवृत्तियों के इस अन्तर $\left(\Delta f = f _2- f _1\right)$ को श्रेणी $-$ अनुनादी परिपथ की बैंड चौड़ाई कहा जाता है।
अतः बैण्ड चौड़ाई $\beta$ या $\Delta f=f_2-f_1$
अर्द्धशक्ति बिन्दु या आवृत्तियाँ $($Half Power Points or Frequencies$)-$श्रेणी $R-L-C$ परिपथ में $I_{r m s}$ तथा $f$ के मध्य खींचे गये ग्राफ $($चित्र$)$ में अनुनादी आवृत्ति के दोनों ओर दो आवृत्तियाँ $f_1$ व $f_2$ इस प्रकार ज्ञात की जाती हैं कि इन आवृत्तियों पर धारा का वर्ग माध्य मूल मान अपने अधिकतम $\left(I_{r m s}\right)_{\max }$ का $\frac{1}{\sqrt{2}}$ होता हो या शक्ति क्षय अपने अनुनादी मान का आधा होता है। इन आवृत्तियों $(f_1\ \&\ f_2)$ को अर्द्धशक्ति आवृत्तियाँ $($half$-$power frequencies$)$ कहते हैं। इन आवृत्तियों के संगत वक्र के बिन्दु $A$ तथा $B$ अर्द्धशक्ति बिन्दु कहलाते हैं।
बैण्ड चौड़ाई $($Bandwidth$ -\beta=\Delta f$ अर्द्धशक्ति बिन्दुओं $A)$
व $B$ के संगत आवृत्तियों के इस अन्तर $\left(\Delta f = f _2- f _1\right)$ को श्रेणी $-$ अनुनादी परिपथ की बैंड चौड़ाई कहा जाता है।
अतः बैण्ड चौड़ाई $\beta$ या $\Delta f=f_2-f_1$
