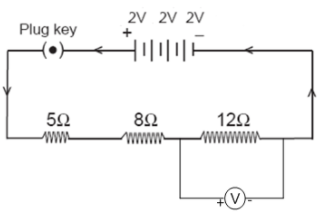

प्रश्न 1 का परिपथ दुबारा खींचिए तथा इसमें प्रतिरोधकों से प्रवाहित विद्युत धारा को मापने के लिए ऐमीटर तथा 12 $\Omega$ के प्रतिरोधक के सिरों के बीच विभवांतर मापने के लिए वोल्टमीटर लगाइए। ऐमीटर तथा वोल्टमीटर के क्या पाठ्यांक होंगे?
in text 4-2
Download our app for free and get started
तीनों प्रतिरोधक श्रेणीक्रम में संयोजित है
इसलिए कुल प्रतिरोधक होगा, R = 5 $\Omega$ + 8 $\Omega$ + 12 $\Omega$ = 25 $\Omega$
विद्युत् परिपथ में विद्युत् धारा, I = $\frac{V}{R}$ = $\frac{6 \mathrm{~V}}{25 \Omega}$ = 0.24 A
12$\Omega$ प्रतिरोधक में विभवांतर होगा;
V = I $\times$ R = 0.24 $\times$ 12 = 2.88 V
