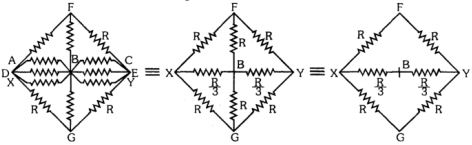

$R$ અવરોધનો સમાન અવરોધ આકૃતિમાં દર્શાવ્યા પ્રમાણે જોડેલ છે. તો $x$ અને $y$ વચ્ચે પરિણામી અવરોધ શોધો.
Medium
Download our app for free and get started
b
\(\frac{1}{{{R_{xy}}}}\,\, = \,\,\frac{1}{{2R}}\,\, + \;\,\frac{3}{{2R}}\,\, + \;\,\frac{1}{{2R}}\,\, = \,\,\frac{5}{{2R}}\)
\(\frac{1}{{{R_{xy}}}}\,\, = \,\,\frac{1}{{2R}}\,\, + \;\,\frac{3}{{2R}}\,\, + \;\,\frac{1}{{2R}}\,\, = \,\,\frac{5}{{2R}}\)
\( \Rightarrow \,\,{R_{xy}}\,\, = \,\,\frac{{2R}}{5}\)
