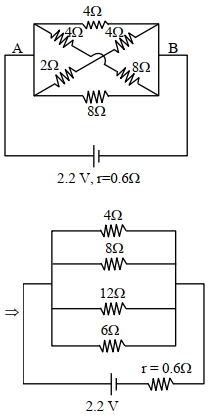

આપેલ આકૃતિમાં રહેલ કોષનો $emf$ $2.2\, {V}$ અને આંતરિક અવરોધ $0.6\, \Omega$ છે. સંપૂર્ણ પરિપથ દ્વારા થતો પાવરનો વ્યય ($Wattt$ માં) કેટલો હશે?
JEE MAIN 2021, Diffcult
Download our app for free and get started
c
\(\frac{1}{R_{e q}}=\frac{1}{4}+\frac{1}{8}+\frac{1}{12}+\frac{1}{6}=\frac{6+3+2+4}{24}=\frac{15}{24}\)
\(\frac{1}{R_{e q}}=\frac{1}{4}+\frac{1}{8}+\frac{1}{12}+\frac{1}{6}=\frac{6+3+2+4}{24}=\frac{15}{24}\)
\(R_{e q}=\frac{24}{15}=1.6 \Rightarrow R_{T}=1.6+0.6=2.2 \,\Omega\)
\(P=\frac{V^{2}}{R_{T}}=\frac{(2.2)^{2}}{2.2}=2.2 \,{W}\)
