આપેલ પરિપથમાં બેટરીમાંથી કેટલા .............. $A$ પ્રવાહ નીકળશે?
IIT 1989, Medium
Download our app for free and get started
a

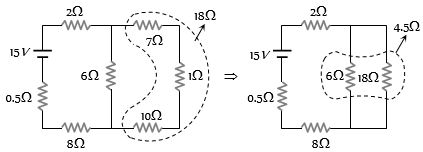

(a) The given circuit can be simplified as follows On further solving equivalent resistance \(R = 15\,\Omega \)
(a) The given circuit can be simplified as follows On further solving equivalent resistance \(R = 15\,\Omega \)
Hence current from the battery \(i = \frac{{15}}{{15}} = 1A\)
