एक $0.12 m$ लम्बी, $0.1 m$ चौड़ी कुंडली में तार के $50$ फेरे है इसको $0.2\ \text{weber / m} ^2$ के एकसमान चुम्बकीय क्षेत्र में ऊर्ध्वाधर लटकाया गया है। कुंडली में $2 A$ विद्नुत धारा प्रवाहित हो रही है। यदि कुंडली, चुम्बकीय क्षेत्र से $30^{\circ}$ कोण बनाती है, तो इन्हें रोके रखने के लिए आवश्यक बल आघूर्ण का मान होगा:
[2015]
Download our app for free and get started
यहाँ, कुंडली के फेरों की संख्या, $N =50$
कुंडली से होकर प्रवाहित धारा $I =2 A$
क्षेत्रफल $A =l \times b =0.12 \times 0.1 m ^2$
चुम्बकीय क्षेत्र $\overrightarrow{ B }=0.2 W / m ^2$

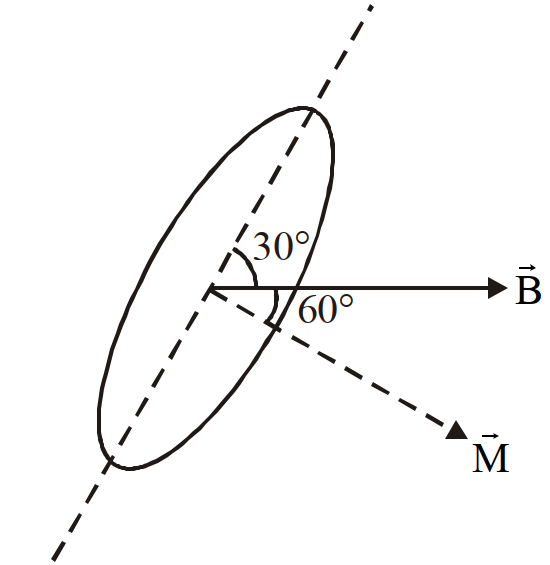

कुंडली को स्थिर संतुलन में रखने हेतु आवश्यक आघूर्ण
$ \tau=\overrightarrow{ M } \times \overrightarrow{ B }= MB \sin 60^{\circ}$
$= Ni AB \sin 60^{\circ}$
$=50 \times 2 \times 0.12 \times 0.1 \times 0.2 \times \frac{\sqrt{3}}{2}$
$=12 \sqrt{3} \times 10^{-2}$
$=0.20784 Nm $
कुंडली से होकर प्रवाहित धारा $I =2 A$
क्षेत्रफल $A =l \times b =0.12 \times 0.1 m ^2$
चुम्बकीय क्षेत्र $\overrightarrow{ B }=0.2 W / m ^2$
कुंडली को स्थिर संतुलन में रखने हेतु आवश्यक आघूर्ण
$ \tau=\overrightarrow{ M } \times \overrightarrow{ B }= MB \sin 60^{\circ}$
$= Ni AB \sin 60^{\circ}$
$=50 \times 2 \times 0.12 \times 0.1 \times 0.2 \times \frac{\sqrt{3}}{2}$
$=12 \sqrt{3} \times 10^{-2}$
$=0.20784 Nm $
