किसी एमीटर में मुख्य धारा का $0.2 \%$ भाग गैल्वेनोमीटर कुंडली से गुजरता है। यदि गैल्वेनोमीटर की कुंडली का प्रतिरोध $G$ है, तो इस एमीटर का प्रतिरोध होगा
[2014]
Download our app for free and get started

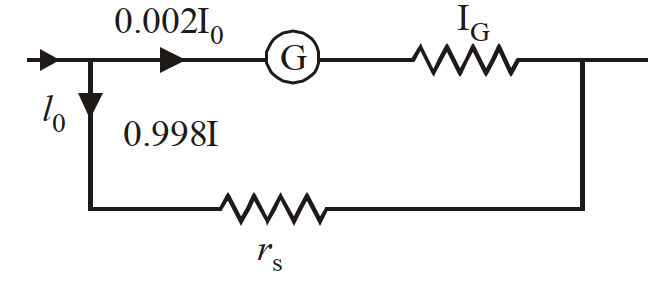

$(a)$ चूँकि मुख्य धारा का $0.2 \%$ गैल्वेनोमीटर से प्रवाहित होता है अतः शंट से $0.998 I$ धारा प्रवाहित होगा।
$ 0.002 I \times G =0.998 I \times S$
$\Rightarrow S =\frac{0.002}{0.998} G$
$S =\frac{ G }{499} $
$ 0.002 I \times G =0.998 I \times S$
$\Rightarrow S =\frac{0.002}{0.998} G$
$S =\frac{ G }{499} $
