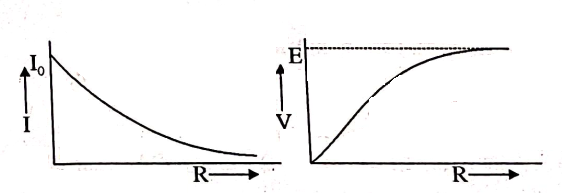

एक परिवर्ती प्रतिरोघक $R$ विद्युत-वाहक बल (emf), $\varepsilon$ तथा आन्तरिक प्रतिरोध, $r$ के सेल के सिरों से आरेख में दर्शाए अनुसार संयोजित है। $R$ के फलन के रूप में (i) टर्मिनल वोल्टता, $V$ तथा (ii) धार, $I$ में विचरण को दर्शाने के लिए ग्राफ खींचिए।
Download our app for free and get started
परिपथ में धारा $I=\frac{E}{R+r}=\frac{E}{R\left(1+\frac{r}{R}\right)}$
और टर्मिनल वोल्टता, $V = IR$
$V=\frac{E \times R}{R\left(1+\frac{r}{R}\right)}=\frac{E}{\left(1+\frac{r}{R}\right)}$
और टर्मिनल वोल्टता, $V = IR$
$V=\frac{E \times R}{R\left(1+\frac{r}{R}\right)}=\frac{E}{\left(1+\frac{r}{R}\right)}$
