एक विद्युत परिपथ में $R, L, C$ तथा एक ए. सी. वोल्टता स्त्रोत सभी श्रेणी क्रम में जुड़े हैं। परिपथ में से $L$ को हटा देने से वोल्टता तथा विद्युत धारा के बीच कलान्तर $\pi / 3$ हो जाता है, यदि इसके बजाय $C$ को परिपथ से हटा दिया जाये तो, यह कलान्तर फिर भी $\pi / 3$ रहता है। परिपथ का शक्ति गुणांक है :
[2012]
Download our app for free and get started
(c)

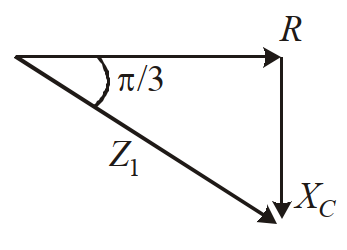

$ X_C=R \tan \frac{\pi}{3} $
जब परिपथ में से $C$ को हटा देते हैं
$ X_C=R \tan \frac{\pi}{3} $
कुल प्रतिबाधा $Z=\sqrt{R^2+\left(X_L-X_C\right)^2}=R$
शक्ति गुणांक $\cos \phi=\frac{R}{Z}=1$
$ X_C=R \tan \frac{\pi}{3} $

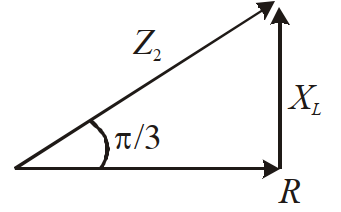

जब परिपथ में से $C$ को हटा देते हैं
$ X_C=R \tan \frac{\pi}{3} $
कुल प्रतिबाधा $Z=\sqrt{R^2+\left(X_L-X_C\right)^2}=R$
शक्ति गुणांक $\cos \phi=\frac{R}{Z}=1$
