यह दर्शाइए कि आप $6 \Omega$ प्रतिरोध के तीन प्रतिरोधकों को किस प्रकार संयोजित करेंगे कि प्राप्त संयोजन का प्रतिरोध $(i) 9 \Omega, (ii) 4 \Omega$ हो।
Exercise-11
Download our app for free and get started

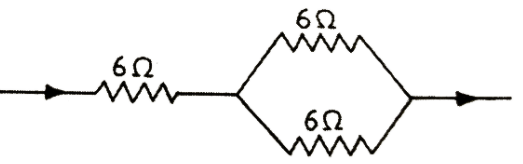

- $9 \Omega$ प्रतिरोध प्राप्त करने के लिए दो प्रतिरोधकों को पार्श्वक्रम में तथा एक प्रतिरोधक को श्रेणीक्रम में जोड़ना चाहिए।
पार्श्वक्रम में
$\frac{1}{R_{p}}=\frac{1}{6}+\frac{1}{6} = \frac{1+1}{6}=\frac{2}{6}=\frac{1}{3}$
$\Rightarrow R_p = 3\Omega$

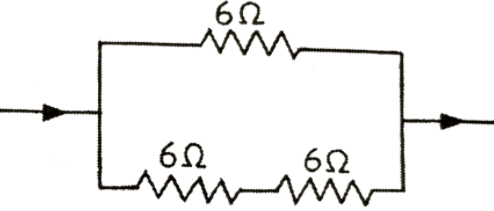

कुल प्रतिरोध $= 6\Omega + 3\Omega = 9\Omega$ - $4\Omega$ प्रतिरोध प्राप्त करने के लिए दो प्रतिरोधकों को श्रेणीक्रम में जोड़े जिनका तुल्य प्रतिरोध
$= 6\Omega + 6\Omega = 12\Omega$ फिर इस तीसरे प्रतिरोध के साथ पार्श्वक्रम में जोड़ना चाहिए।
$\frac{1}{R}=\frac{1}{6}+\frac{1}{12}$
$\frac{1}{R}=\frac{2+1}{12}$
$\frac{1}{R}=\frac{3}{12}$
$R = \frac{12}{3} = 4\Omega$
