नामांकित परिपथ आरेख की सहायता से किसी $AC$ जनित्र की कार्यविधि का वर्णन कीजिए। इसे $DC$ जनित्र में परिवर्तित करने के लिए इस व्यवस्था में क्या परिवर्तन किए जाने चाहिए?
examplar-31
Download our app for free and get started
निर्माण:
$AC$ जनित्र की क्रियाविधि$-$
इसके लिए, दो पृथक् वलयों के स्थान पर विभक्त वलय दिक्परिवर्तक का उपयोग किया जाता है, जो एक दिशा में धारा की दिशा बनाए रखता है तथा इस प्रकार $AC$ जनित्र $DC$ जनित्र में परिवर्तित हो जाता है।

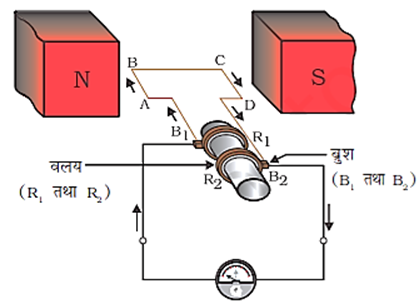

- विद्युत जनित्र में $\text{ABCD}$ एक घूर्णी आयताकार कुण्डली है जिसे किसी स्थायी चुम्बक के दो ध्रुवों के बीच रखा जाता है।
- कुण्डली की भुजा $AB$ वलय $R_1$ से तथा भुजा $CD$ वलय $R_2$ से संयोजित होती हैं।
- $R_1$ तथा $R_2$ भीतर से विद्युतरोधी होते हैं तथा धुरी से जुड़े होते हैं।
- दो स्थिर चालक ब्रुश $B_1$ तथा $B_2$ को पृथक्-पृथक रूप से क्रमशः वलयों $R_1$ तथा $R_2$ पर दबाकर रखा जाता है।
- दोनों ब्रुशों के बाहरी सिरे, बाहरी परिपथ में विद्युत धारा प्रवाह को दर्शाने के लिए गैल्वेनोमीटर से संयोजित होते हैं।
$AC$ जनित्र की क्रियाविधि$-$
- $AC$ जनित्र फ्लेमिंग के दक्षिण-हस्त नियम के अनुसार कार्य करता है।
- जब कुण्डली चुम्बकीय क्षेत्र में घूर्णन करती है तब उसमें प्रेरित धारा उत्पन्न होती है।
- मान लीजिए कि संलग्न चित्र में कुण्डली दक्षिणावर्त घूर्णन कर रही है। इसका अर्थ है कि $AB$ ऊपर की ओर तथा $CD$ नीचे की ओर गति कर रही है।
- जब $AB$ ऊपर की ओर गति करती है जो उसमें $A$ से $B$ की ओर धारा प्रवाहित होती है।
- जब $CD$ नीचे की ओर गति करती है, तो उसमें $C$ से $D$ की ओर धारा प्रवाहित होती है।
- एक अर्द्धघूर्णन के पश्चात् $AB$ तथा $CD$ की सापेक्षिक स्थितियाँ परिवर्तित हो जाती हैं। अब, $CD$ ऊपर की ओर गति करती है। अतः उसमें $D$ से $C$ की ओर धारा प्रवाहित होती है। इसी प्रकार, $AB$ नीचे की ओर गति करती है। अतः उसमें $B$ से $A$ की ओर धारा प्रवाहित होती है।
- अत: इस जनित्र में प्रत्येक अर्द्धघूर्णन के पश्चात् धारा की दिशा परिवर्तित होती है। अर्थात् प्रत्यावर्ती धारा उत्पन्न होती है।
इसके लिए, दो पृथक् वलयों के स्थान पर विभक्त वलय दिक्परिवर्तक का उपयोग किया जाता है, जो एक दिशा में धारा की दिशा बनाए रखता है तथा इस प्रकार $AC$ जनित्र $DC$ जनित्र में परिवर्तित हो जाता है।
