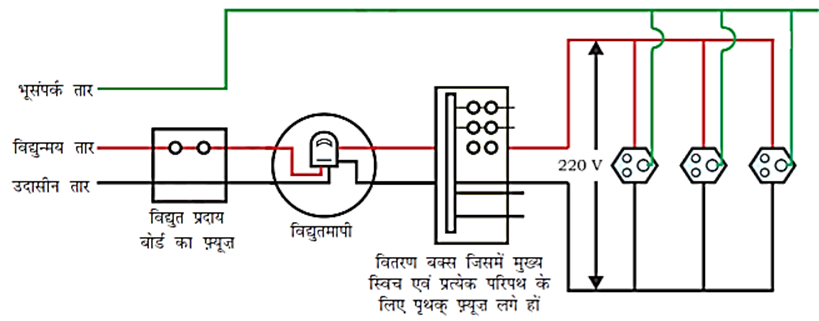

सामान्य घरेलू परिपथों को दर्शाने वाला कोई उचित व्यवस्था आरेख खींचकर फ्यूज़ के महत्व का वर्णन कीजिए। ऐसा क्यों है कि किसी जले हुए फ्यूज़ का प्रतिस्थापन सर्वसम अनुमतांक के अन्य फ्यूज़ द्वारा ही किया जाना चाहिए?
examplar-32
Download our app for free and get started
फ्यूज का महत्व
घरेलू परिपथ तथा विद्युत साधित्रों में फ्यूज एक महत्वपूर्ण सुरक्षात्मक युक्ति है।
फ्यूज अतिभारण के कारण होने वाली क्षति की रोकथाम करता है।
फ्यूज लघुपथन के कारण लगने वाली आग से परिपथ को सुरक्षा प्रदान करता है। किसी विशेष साधित्र के लिए निश्चित अनुमतांक वाले फ्यूज का ही प्रयोग किया जाना चाहए। कम अनुमतांक वाले फ्यूज के कारण बहुत ही असुविधा होती है क्योंकि फ्यूज को बार-बार बदलना पड़ता है। उच्च अनुमतांक वाला फ्यूज भी उचित नहीं होता क्योंकि यह उद्देश्य की पूर्ति नहीं करेगा। अर्थात् साधित्र में तय सीमा से अधिक धारा प्रवाहित होने पर भी वह नहीं पिघलेगा। अतः किसी जले हुए फ्यूज का प्रतिस्थापन सर्वसम अनुमतांक के अन्य फ्यूज द्वारा ही किया जाना चाहिए।
